自制操作系统（19）：IPC（进程间通信）
这一节我们来实现IPC的两种：管道和信号。
管道
管道的原理：管道可以看作是一个文件，从外部看，其实就是多个进程打开同一个文件，于是它们都会持有这个文件的读端或写端两个文件描述符，或持有读端读取，或写入这个文件，或同时持有。
内部实现的话，存储形态是一个环形缓冲区，还有一把管道访问相关的锁，以及读写端的引用计数。
所以我们想实现管道的话应该是这样：
实现一个pipe函数，这个函数能为我们返回两个文件描述符，它们指向同一个代表管道的文件；
文件描述符会记录当前是写端还是读端，以及当前指向的文件类型是一个管道；
当文件是空的时候，如果有读端来读取，就需要将当前进程放入这个文件的读等待序列，直到写端写入数据；同样，如果文件满了，这个进程也需要放入写等待序列，直到文件有足够的空间写入；
无论读写，同时只能有一个进程来访问管道，读写锁是统一的一把锁；
文件内部需要两个引用计数，来记录当前写端和读端的数量。
重构VFS和TARFS：全局文件数组
我们现在的fd是这样的：
struct file_description {
mounting_point* mp;
char path[256];
uint32_t handle_id;
};
但是管道需要记录文件的引用计数，还要为文件加锁（实际上，所有的文件都需要…我们之前偷懒了，没做这一步）。所以我们要加上两个记录字段：
spinlock lock;
uint32_t readcnt;
uint32_t writecnt;
但是这几个字段应该跟文件本身绑定，而不是跟访问文件的句柄绑定（不然记录这些字段就没有意义了！这些字段是需要打开这个文件的所有进程共享的）。那我们有handle_id写在文件原始数据的file_handle如何呢？
struct file_handle {
uint32_t inode_no;
uint32_t offset;
uint32_t mode;
uint8_t type;
uint8_t valid;
};
不行，这个handle记录的是单个进程访问某个文件的状态，同样无法共享。

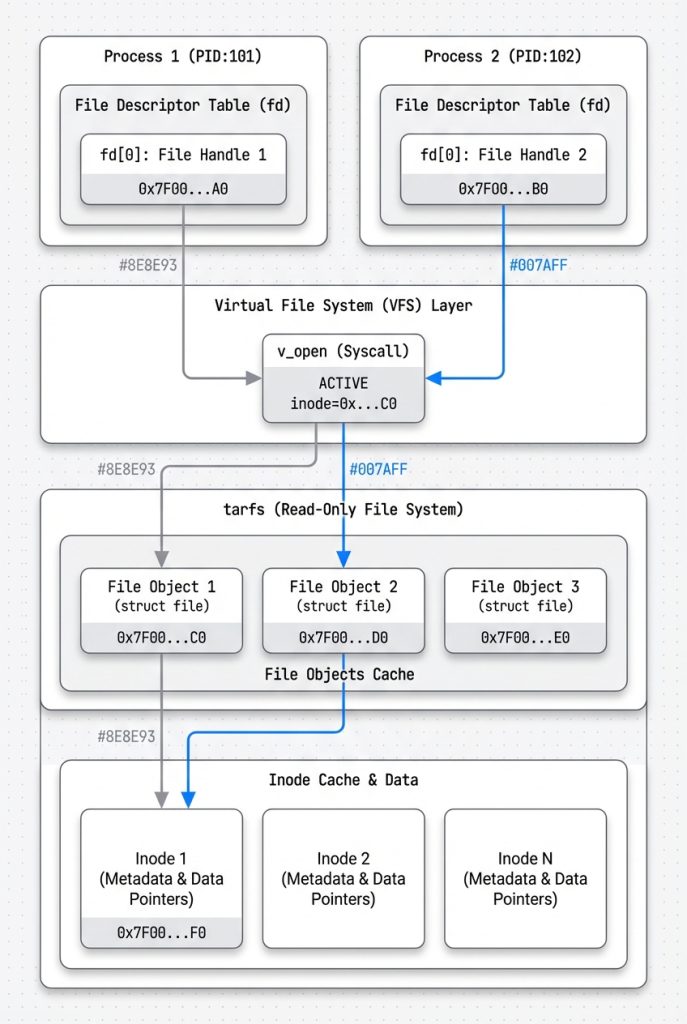

其实看到这里可以发现，我们之前的设计有两个缺陷：
1、我们没有意识到文件的状态分为两部分：一部分是所有进程共享的（锁、读写计数），一部分是进程拥有的句柄；
2、我们把文件句柄的管理放在了具体驱动（这里是tarfs）的实现层，这部分应该放在vfs。
因此，我们需要做的是，把文件状态的定义和处理放在vfs层，在file_handle添加上上述的几个公共记录字段。
这样做的话，我们最好将所有的file_handle统一放到一个数组里面进行管理，而这个数组就成为了我们的全局文件数组。
typedef struct {
mounting_point* mp;
uint32_t inode_id;
uint32_t offset;
uint32_t mode;
uint32_t handle_id;
uint32_t refcnt;
} file_description;
注意这里为了命名统一，把file_handle改成了file_description。而且为了后面的dup和fork（有可能）准备，我还提供了引用计数refcnt。
而共享的文件状态，我们就可以直接记录在tar_inode内：
struct tar_inode {
spinlock lock;
uint32_t readcnt;
uint32_t writecnt;
tar_block* block = nullptr;
std::unordered_map<std::string, inode_id> child_inodes;
};
…实际上我并没有修改tar_inode，而是在tarfs_data结构加了把全局锁
struct tarfs_data {
void* tar_addr;
uint32_t tar_size;
tar_inode* inodes[MAX_INODE_NUM];
uint32_t inode_cnt;
spinlock lock;
};
等到了实现管道，我们就可以往inode里面加这些字段了。
控制台设备文件
但是在实现管道之前，我们得先把控制台这个设备文件给实现（真麻烦！）
实现这个的目的是，我们可以创建标准输入输出这两个文件描述符，然后我们后面就可以用管道对它们做重定向。

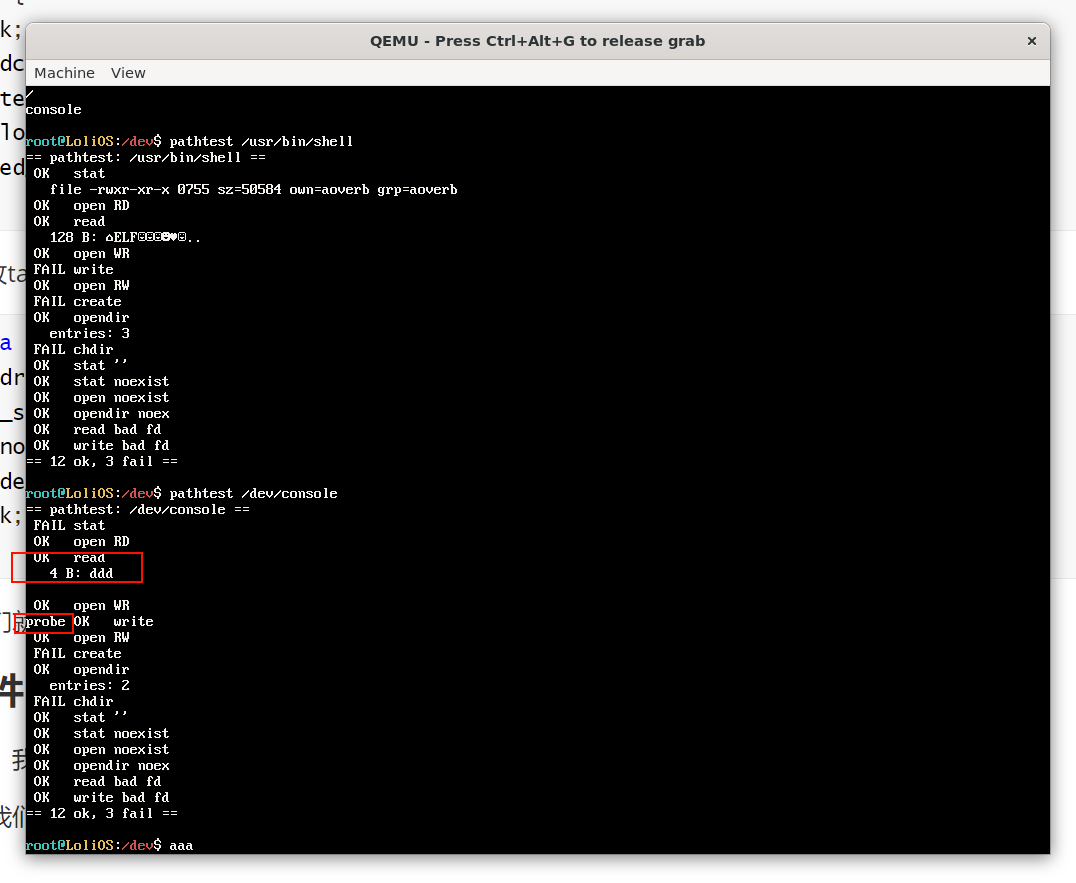

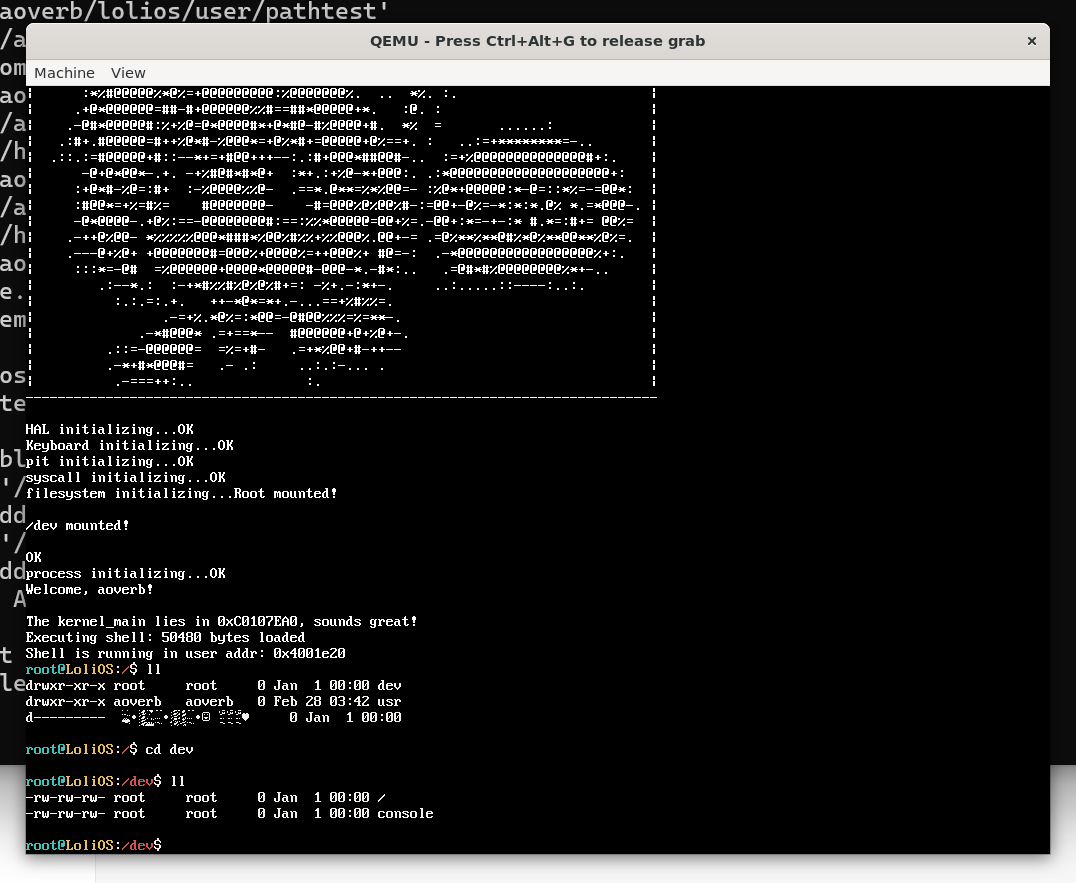

读写测试正常！

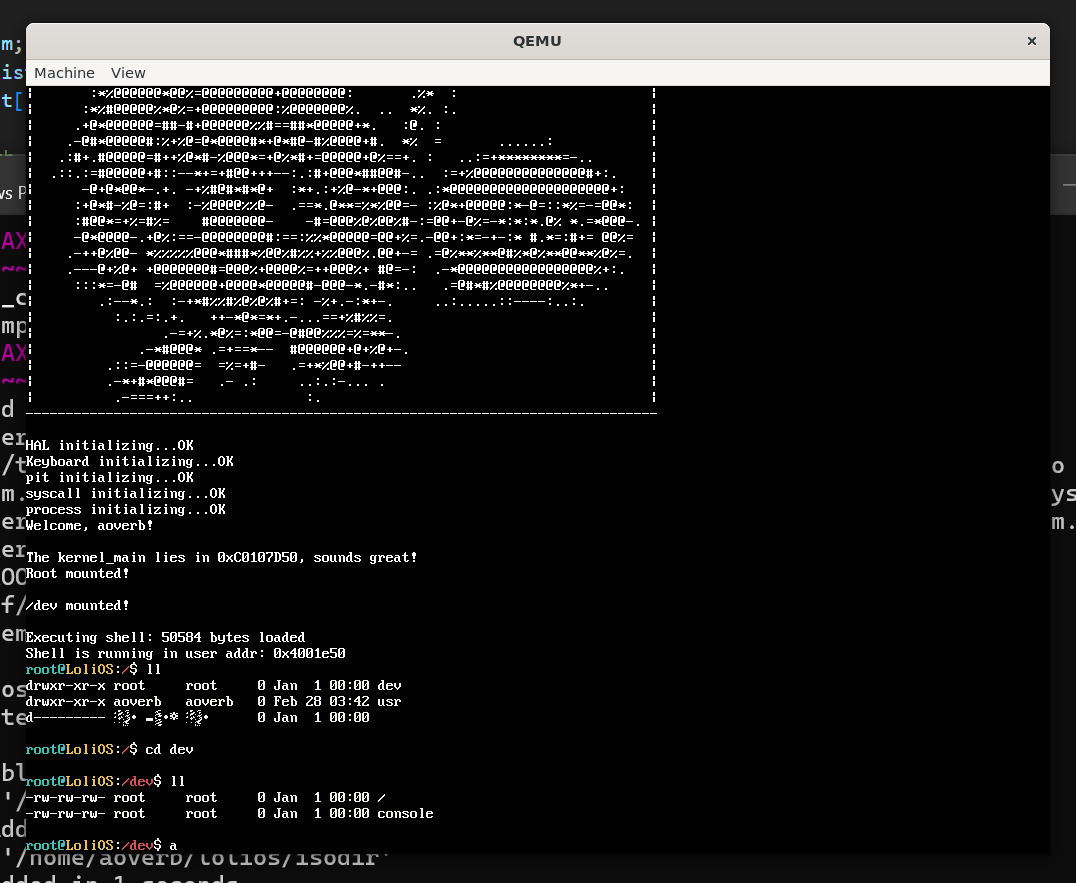

现在我们的控制台已经变成一个可以任意读写的设备文件了！

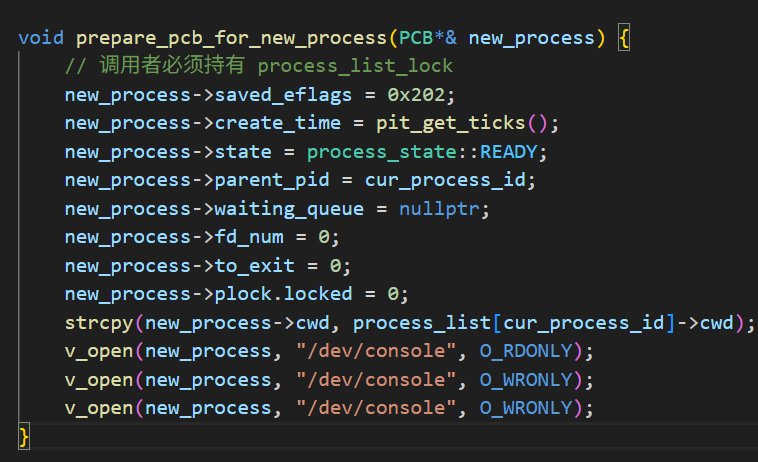

现在，让我们实现进程默认打开标准输入输出：

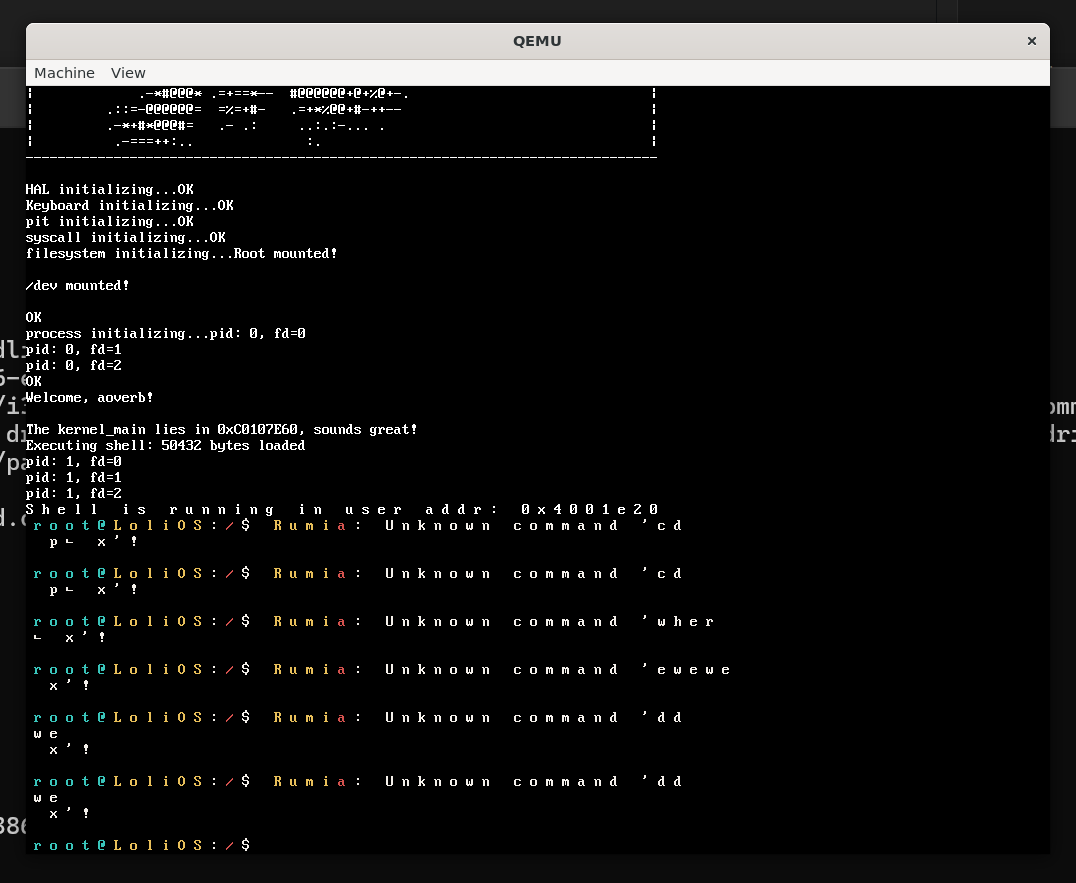

好消息：成了！坏消息：格式不对劲…
static int console_read(char* buffer, uint32_t offset, uint32_t size) {
uint32_t i = 0;
while (i < size - 1) {
while (!keyboard_haschar())
asm volatile("pause");
char c = keyboard_getchar();
if (c == '\b') {
if (i == 0) continue;
--i;
terminal_write("\b", 1); // 回显退格
continue;
}
if (c == '\n') {
buffer[i++] = '\n';
terminal_write("\n", 1); // 回显换行
break;
}
if (c >= 32 && c <= 126) {
buffer[i++] = c;
terminal_write(&c, 1); // 回显可见字符
}
}
return i;
}
输入没有回显的问题：在dev驱动层面解决；而且getline不能光读入数据，还要识别换行符，清除不显示的字符等；
void getline(char* buf, uint32_t size) {
#if defined(__is_libk)
keyboard_flush();
uint32_t i = 0;
while (i < size - 1) {
while (!keyboard_haschar()) {
asm volatile("pause");
}
char c = keyboard_getchar();
if (c == '\b') {
if (i == 0) continue;
--i;
printf("\b");
continue;
}
if (c == '\n') {
buf[i] = '\0';
printf("\n");
return;
}
if (c >= 32 && c <= 126) {
buf[i++] = c;
printf("%c", c);
}
}
buf[i] = '\0';
#else
int n = read(0, buf, size - 1);
if (n < 0) n = 0;
if (n > 0 && buf[n - 1] == '\n') n--;
buf[n] = '\0';
#endif
标准输出有问题是因为写单个字符，长度没算对，写成跟下面那样就好了。
int putchar(int ic) {
#if defined(__is_libk)
char c = (char) ic;
terminal_write(&c, sizeof(c));
#else
char c = (char) ic;
char s[2];
s[0] = c;
s[1] = '\0';
write(1, s, 1);
#endif
return ic;
}
太美妙了！现在，我们终于可以开始写管道了！
实现PipeFS
有点难写。我决定自顶向下实现。

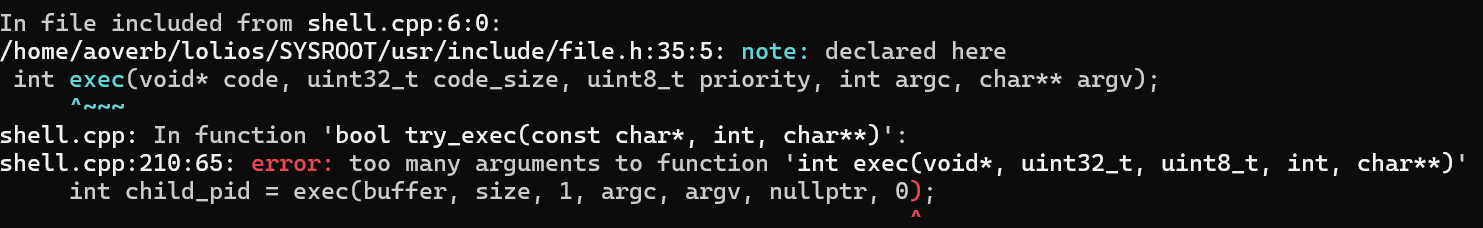

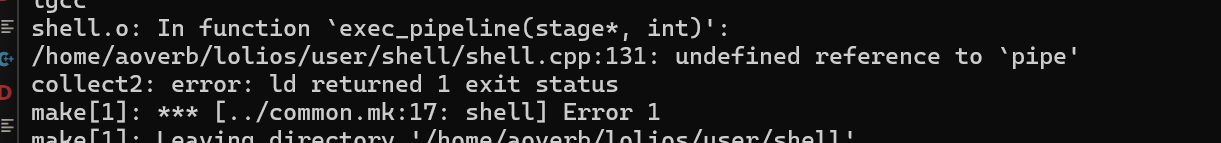

先用AI写一个支持管道的shell，看了下，主要是给我们原来的exec后面带了两个参数，还有用到了新的函数pipe，我们编译：
顶层exec打桩

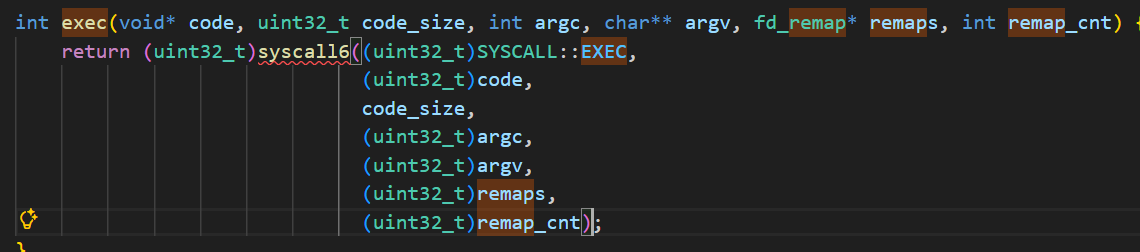

先给exec加参数打桩，我们再往下适配函数签名和传参：
int exec(void* code, uint32_t code_size, int argc, char** argv,
fd_remap* remaps = nullptr, int remap_cnt = 0);

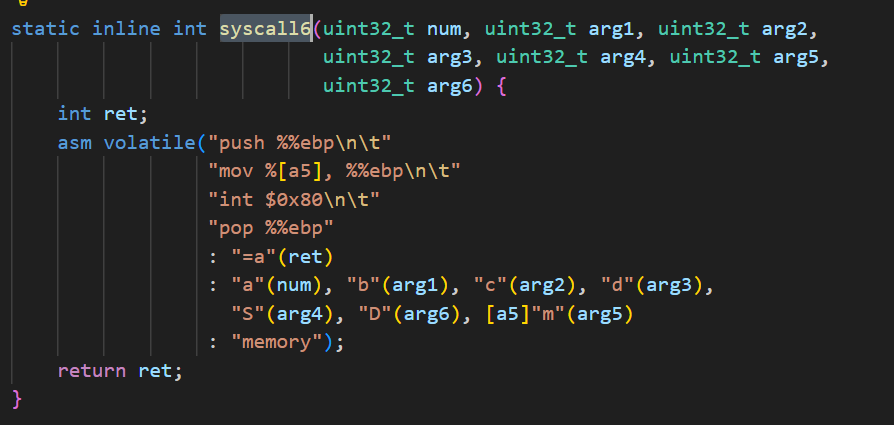

这回syscall5都不够用了。
我们的六个寄存器全用上了。
pid_t exec(void* code, uint32_t code_size, uint8_t priority, int argc, char** argv,
fd_remap* remaps, int remap_cnt) {
if (!verify_elf(code, code_size)) {
return 0;
}
顶层pipe打桩
我们来实现一个pipe：
static int pipe(int fds[2]) {
return syscall1((uint32_t)SYSCALL::PIPE, (uint32_t)fds);
}
...
// PIPE(ebx = fds[2])
int sys_pipe(interrupt_frame* reg) {
int* fds = reinterpret_cast<int*>(reg->ebx);
return kpipe(fds);
}

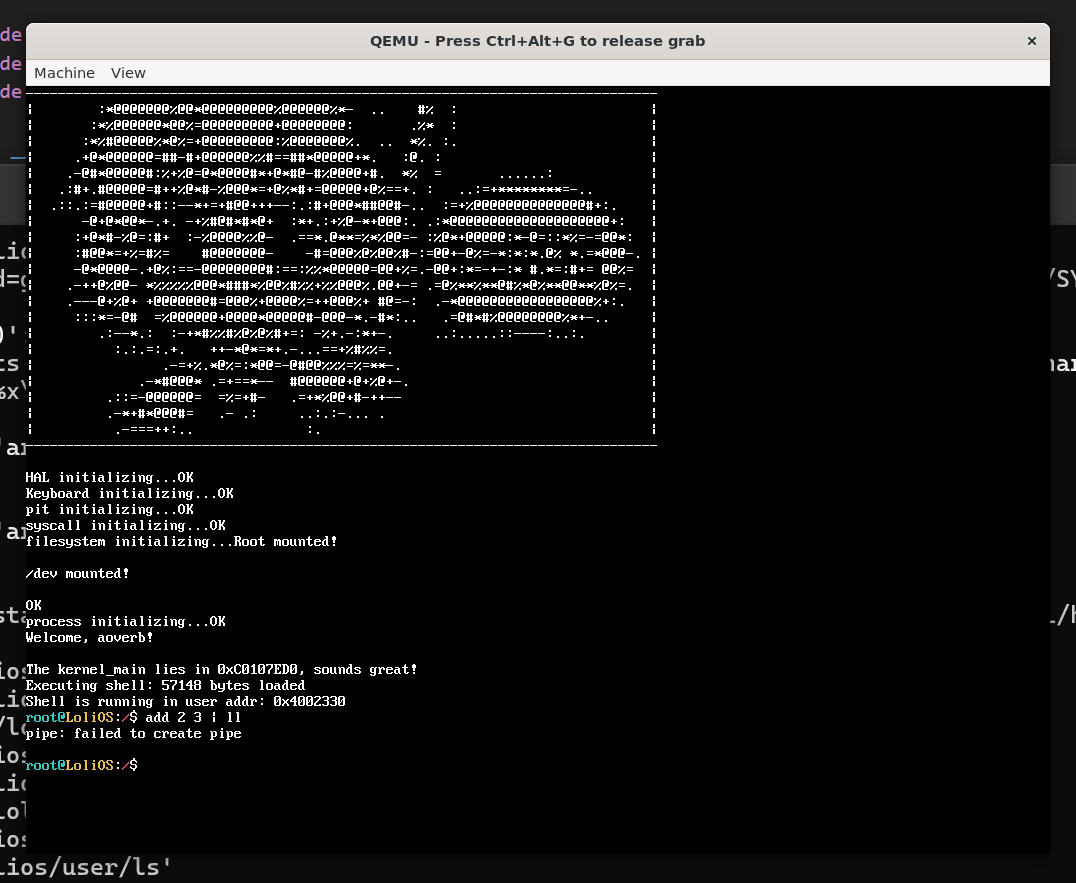

打了桩之后起码我们的程序能跑起来了。
kpipe
创建管道。逻辑是创建两个指向同一个pipe_entry的描述符。我们直接在file_description里面内嵌pipe的数据结构（不大）：
struct pipe_entry {
...还没想好写什么
};
typedef struct {
mounting_point* mp;
uint32_t inode_id;
uint32_t offset;
uint32_t mode;
uint32_t handle_id;
uint32_t refcnt;
char path[255];
uint8_t is_pipe;
uint8_t is_read;
pipe_entry* pipe;
} file_description;
然后就是我们的kpipe，很丑…建议直接跳到尾部。
int kpipe(int fds[2]) {
SpinlockGuard guard(process_list_lock);
PCB* proc = process_list[cur_process_id];
SpinlockGuard guard_pcb(proc->plock);
int read_fd = alloc_fd_for_proc(proc);
if (read_fd == -1) {
return -1;
}
proc->fd[read_fd] = (file_description*)kmalloc(sizeof(file_description));
proc->fd_num++;
int write_fd = alloc_fd_for_proc(proc);
if (write_fd == -1) {
kfree(proc->fd[read_fd]);
proc->fd_num--;
return -1;
}
proc->fd[write_fd] = (file_description*)kmalloc(sizeof(file_description));
proc->fd_num++;
int read_handle_id = get_empty_handle();
if (read_handle_id == -1) {
kfree(proc->fd[read_fd]);
kfree(proc->fd[write_fd]);
proc->fd_num--;
proc->fd_num--;
return -1;
}
file_handle[read_handle_id] = proc->fd[read_fd];
file_handle_num++;
int write_handle_id = get_empty_handle();
if (write_handle_id == -1) {
kfree(proc->fd[read_fd]);
kfree(proc->fd[write_fd]);
proc->fd_num--;
proc->fd_num--;
file_handle[read_handle_id] = nullptr;
file_handle_num--;
return -1;
}
file_handle[write_handle_id] = proc->fd[write_fd];
file_handle_num++;
// ...好蠢的代码
file_description*& read_handle = proc->fd[read_fd];
file_description*& write_handle = proc->fd[write_fd];
read_handle->handle_id = read_handle_id;
write_handle->handle_id = write_handle_id;
read_handle->is_pipe = 1;
write_handle->is_pipe = 1;
read_handle->is_read = 1;
write_handle->is_read = 0;
read_handle->pipe = write_handle->pipe = (pipe_entry*)kmalloc(sizeof(pipe_entry));
fds[0] = read_fd;
fds[1] = write_fd;
return 0;
}
Claude提议我们可以简单实现，pipe逻辑耦合到file_description，这样我们的kpipe就是跟vfs写在一块的了，这样太挫了，我们不能这么做。我们的kpipe应该利用vfs来创建管道，通过vfs来访问我的pipefs，pipefs内部才去实现管道相关的逻辑，我们通过vfs就可以对管道进行操作，所以，我们应该把这部分单独提取成pipefs。
flowchart TD
A([kpipe 入口]) --> B[获取当前进程 PCB]
B --> C["v_open('/pipe/new', O_CREATE | O_RDONLY)"]
C --> D{VFS 路径解析}
D --> E["匹配到 /pipe 挂载点 → pipefs_open()"]
E --> F["解开 mounting_point->data\n得到 pipefs_data"]
F --> G["路径是 'new'\n在 pipe_inode 数组中找空位"]
G --> H{找到空位?}
H -- 否 --> ERR1([返回 -1])
H -- 是 --> I["初始化 pipe_inode\nread_pos = 0\nwrite_pos = 0\nread_open = true\nwrite_open = true"]
I --> J["返回 pipe 索引 idx\nfds[0] = 新分配的 fd"]
J --> K["从 fds[0] 取出 pipe_idx\n拼接路径 '/pipe/{idx}'"]
K --> L["v_open('/pipe/{idx}', O_WRONLY)"]
L --> M{VFS 路径解析}
M --> N["匹配到 /pipe 挂载点 → pipefs_open()"]
N --> O["路径是数字\n解析 idx, 找到已有的 pipe_inode"]
O --> P{pipe 存在?}
P -- 否 --> ERR2["关闭 fds[0]\n返回 -1"]
P -- 是 --> Q["返回同一个 pipe 索引\nfds[1] = 新分配的 fd"]
Q --> R(["返回 0\nfds[0] = 读端\nfds[1] = 写端"])
style A fill:#4a9eff,color:#fff
style R fill:#22c55e,color:#fff
style ERR1 fill:#ef4444,color:#fff
style ERR2 fill:#ef4444,color:#fff
style I fill:#fbbf24,color:#000
这样的话，我们的kpipe就变成了：
int kpipe(int fds[2]) {
PCB* proc = process_list[cur_process_id];
fds[0] = v_open(proc, "/pipe/new", O_CREATE | O_RDONLY);
if (fds[0] < 0) return -1;
int pipe_idx = proc->fd[fds[0]]->inode_id;
char path[32];
sprintf(path, "/pipe/%d", pipe_idx);
fds[1] = v_open(proc, path, O_WRONLY);
if (fds[1] < 0) {
v_close(proc, fds[0]);
return -1;
}
return 0;
}
清爽多了！既然这样，我们可以直接来看看怎么实现pipefs：
exec适配
exec适配逻辑其实就是把子进程指定的fd换成父进程的fd，只不过，remaps是放在用户空间的，我们同样要将其先拷贝到内核区。

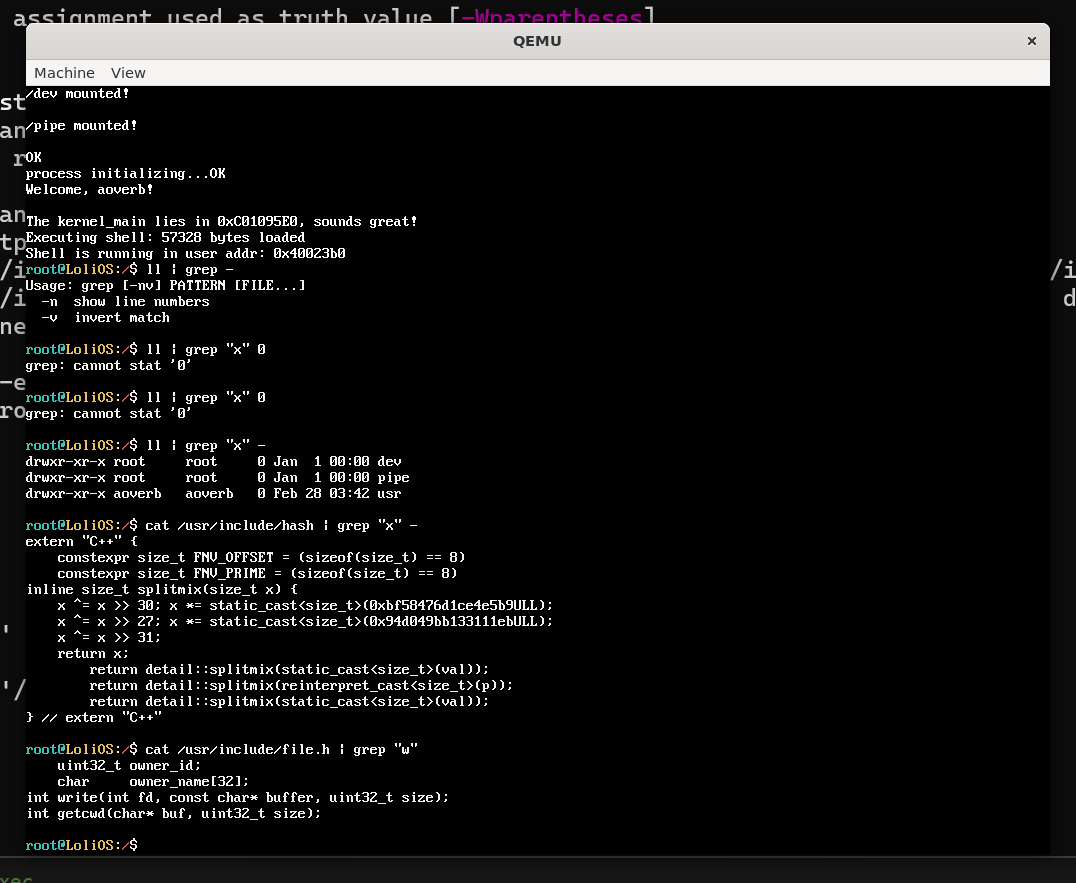

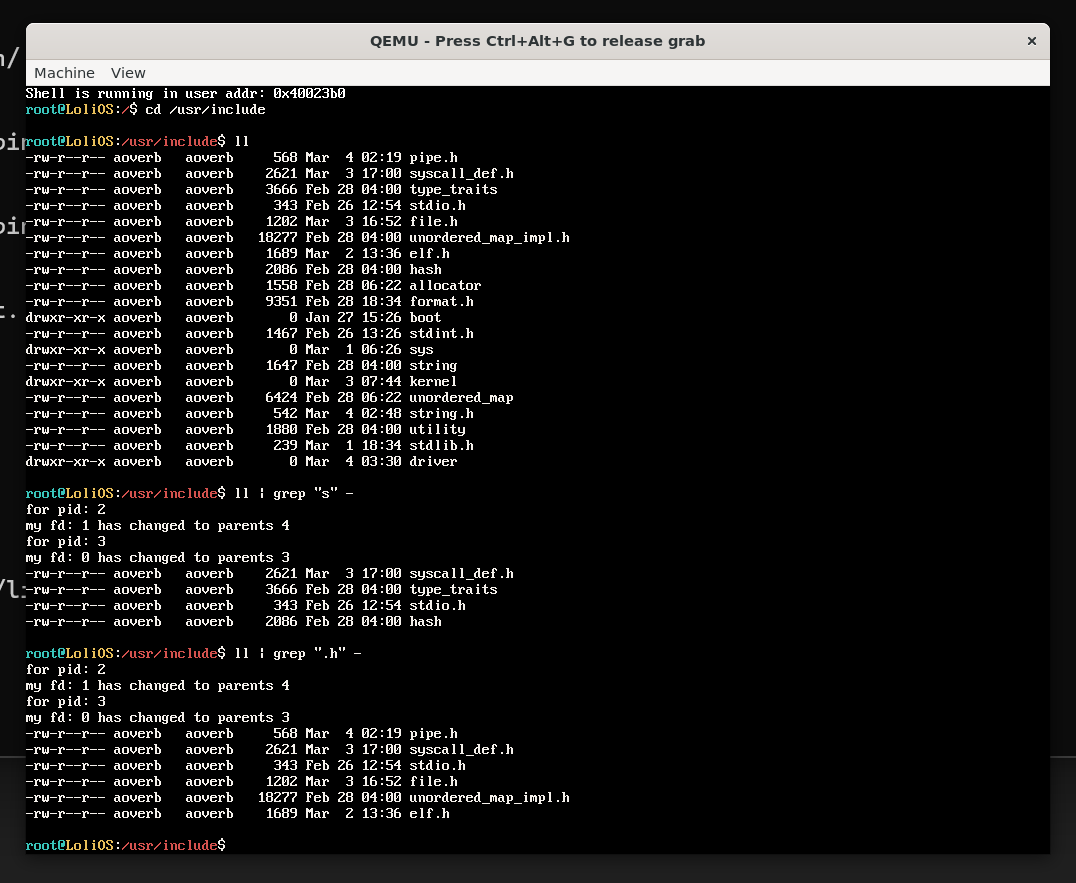

最终效果
恍然大悟：我的程序在退出时没有自动释放句柄…
其实也不是，忘了改函数签名…
至此，我们就成功自顶向上地实现了管道！
本来想搞信号的，但是被管道弄得力竭了；
本来想搞ProcFS的，但是最近搞了太多FS了，有些审美疲劳。
下一节也是第二十章了，该搞点不一样的了。下一节，我们来初探网络栈，写一个网卡驱动，实现设备文件/dev/nic！
